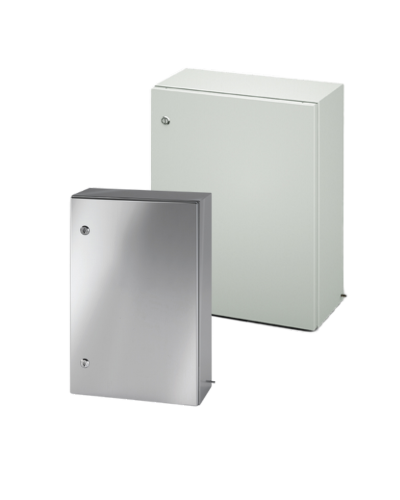

Coffrets ATEX

Applications dans des environnements potentiellement explosifs

Les coffrets à fixation murale E COR, en version ATEX, sont destinés aux environnements industriels caractérisés par une atmosphère explosive (ATEX). « ATEX » est l'acronyme de « ATmosphere EXplosive », c'est-à-dire atmosphère explosive. La directive ATEX 2014/34/UE a été transposée en Italie par le décret législatif 85 du 19 mai 2016 et s'applique aux produits mis sur le marché et/ou en service depuis le 20 avril 2016.

Les caisses ATEX sont disponibles avec une porte simple aveugle en plusieurs matériaux :

  • Tôle d'acier DC01 peinte
  • Tôle d'acier inoxydable AISI 304L
  • Tôle d'acier inoxydable AISI 316L (sur demande)

La gamme, produite dans une large gamme de dimensions, répond pleinement aux normes requises par la directive et à la demande du marché pour un produit destiné à des applications à sécurité renforcée et doté d'un coffret anti-poussière et anti-gaz.

Ce que ETA peut fournir pour les applications en atmosphères explosives est uniquement ce qui est indiqué sur la plaque signalétique et dans les instructions d'utilisation ATEX.



Comment interpréter la plaque ATEX sur les produits ETA ?
  • II2G Ex eb IIC Gb
  • II2D Ex tb IIIC Db
  • IMQ 09 ATEX 037 U
  • IECEx IMQ 17.0014 U



1ère ligne : GAZ (environnement/zone + degré de résistance)

2ème ligne : POUSSIÈRES (environnement/zone + degré de résistance)

3ème ligne : SIGLE DU CERTIFICAT, c'est-à-dire numéro attribué au certificat d'examen UE valable pour les boîtiers électriques vides, par l'organisme notifié choisi.

4ème ligne : numéro attribué au certificat de conformité selon le schéma international IECEx.

(IECEx est un système de certification international qui garantit la conformité des équipements électriques et des systèmes de protection destinés à être utilisés dans des environnements explosifs, conformément aux normes de la Commission électrotechnique internationale (CEI). Il garantit que les appareils peuvent être utilisés en toute sécurité dans les zones à risque d'explosion, telles que les industries pétrolières, chimiques et minières).

Des doutes concernant votre demande ?

Contactez notre équipe et demandez des informations !

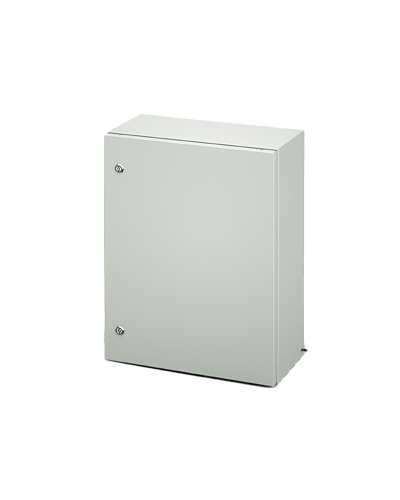

E COR tôle peinte - Version ATEX

Plus de la gamme

Matériau :

  • Coffret et porte en tôle d'acier au carbone DC01
  • Plaque de montage en tôle d'acier sendzimir

Goujon externe M6 (H=15 mm) en acier cuivré anti-rotation et anti-dégagement soudé sur le boîtier

Peinture : Cycle électrostatique standard E DUP - peinture liquide avec procédé d'électrophorèse cathodique à la résine époxy et finition avec des poudres époxy-polyester thermodurcissables.

Couleur : RAL7035 texturé

Système de fermeture composé d'un boîtier et d'un insert en alliage de zinc, d'une languette en acier inoxydable et d'une clé à double ailette de 3,0 mm de diamètre

Joint d'étanchéité : mousse polyuréthane bicomposante, qui permet de maintenir le degré IP

Degré de protection : IP66, NEMA/UL Type : 1, 12, 3R, 4

Degré de résistance aux chocs : IK10

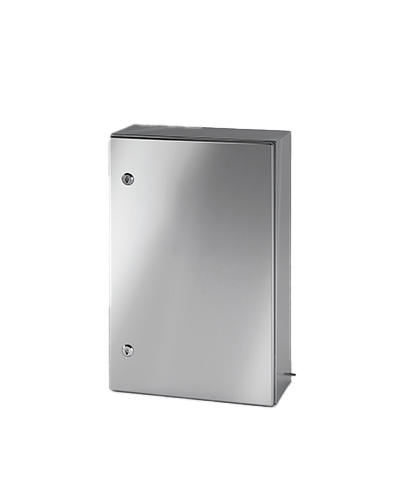

E COR acier inoxydable - ATEX

Plus de la gamme

Matériau :

  • Coffret et porte en tôle d'acier inoxydable AISI 304L (AISI 316L sur demande)
  • Plaque de montage en tôle d'acier sendzimir

Goujon externe M6 (H=15 mm) en acier inoxydable soudé au boîtier pour garantir la mise à la terre du boîtier

Système de fermeture composé d'un boîtier en 316L, d'une languette en acier inoxydable, d'un insert à double ailette de 3,0 mm de diamètre avec clé de sécurité

Joint d'étanchéité : mousse silicone bicomposante qui permet de maintenir le degré IP et résiste aux plages de température les plus extrêmes

Degré de protection : IP66, NEMA/UL Type : 1, 12, 3R, 4x

Degré de résistance aux chocs : IK10



Coffrets E COR ATEX

Liste des codes

Filtrer par:

Materiale
AISI 304L
AISI 316L
Tôle d'acier
largeur (mm)
200
300
400
500
600
800
hauteur (mm)
300
400
500
600
700
800
1000
1200
profondeur (mm)
150
200
250
300
350
400
Code produit #HauteurLargeurProfondeurclassifications environnementalesmatériau du produitAjouter au panier
EC020315EEX300200150NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC020315EEXH300200150NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC030315EE300300150NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC030315EEX300300150NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC030315EEXH300300150NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC030415EE400300150NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC030415EEX400300150NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC030415EEXH400300150NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC030420EE400300200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC030420EEX400300200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC030420EEXH400300200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC030515EE500300150NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC030520EE500300200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040315EE300400150NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040315EEX300400150NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC040315EEXH300400150NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC040320EE300400200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040420EE400400200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040420EEX400400200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC040420EEXH400400200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC040515EE500400150NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040520EE500400200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040520EEX500400200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC040520EEXH500400200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC040525EE500400250NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040620EE600400200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040620EEX600400200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC040620EEXH600400200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC040625EE600400250NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC040625EEX600400250NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC040625EEXH600400250NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC050520EE500500200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC050520EEX500500200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC050520EEXH500500200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC050525EEX500500250NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC050525EEXH500500250NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC050720EE700500200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC050720EEX700500200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC050720EEXH700500200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC050725EE700500250NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC050725EEX700500250NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC050725EEXH700500250NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060420EE400600200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060420EEX400600200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC060420EEXH400600200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060430EE400600300NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060620EE600600200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060620EEX600600200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC060620EEXH600600200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060625EEX600600250NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC060625EEXH600600250NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060630EE600600300NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060630EEX600600350NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC060630EEXH600600300NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060640EE600600400NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060820EE800600200NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060820EEX800600200NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC060820EEXH800600200NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060825EE800600250NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC060825EEX800600250NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC060825EEXH800600250NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC060840EE800600400NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC061030EE1000600300NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC061040EE1000600400NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC061230EE1200600300NEMA/UL TYPE 1, 4; IP66Tôle d'acier
EC061230EEX1200600300NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC061230EEXH1200600300NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC080830EEX800800300NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC080830EEXH800800300NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC081030EEX1000800300NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC081030EEXH1000800300NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC081040EEX1000800400NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC081040EEXH1000800400NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
EC081230EEX1200800300NEMA/UL TYPE 1, 12, 4x; IP66AISI 304L
EC081230EEXH1200800300NEMA/UL TYPE 1, 12, 4x; IP66AISI 316L
