Boîtes E GRAN

TÔLE D'ACIER

Matériau : tôle d'acier DC01 peinte.

Optimisation de la gestion des câbles : les boîtiers de dérivation permettent une gestion facile et pratique des câbles électriques et facilitent l'accès au câblage pour les contrôles, les réparations ou les modifications futures.

Rigidité structurelle remarquable, grâce à la production de panneaux avec des angles formés, et non plus soudés.

Équipotentialité entre le panneau et l'enveloppe, qui permet la mise à la terre entre les deux

Support au câblage, grâce à :

  • Plaque p.a. optimisée, avec une surface et un espace plus importants pour le câblage
  • Optimisation des brides passe-câbles, rebordées et caoutchoutées, pour faciliter l'entrée et la sortie des câbles

Maintien du degré IP, grâce au joint, aux bouchons de l'enveloppe et à l'allongement du rebord plié du panneau

Système innovant de fermeture du panneau, avec vis 1/4 de tour

Nouvelle conception des charnières, qui permet le montage du panneau sans perçage de celui-ci

Polyvalence du produit :

  • Avec panneau vissé (E GRAN .A)
  • Avec porte frontale pleine (E GRAN . P)
  • Avec panneau vissé en plexiglas (E GRAN . AV)
  • Avec brides (E GRAN .F)
  • Version CEM (E GRAN .Z)

EGRAN.A

EGRAN.A

EGRAN.A_

EGRAN.AV

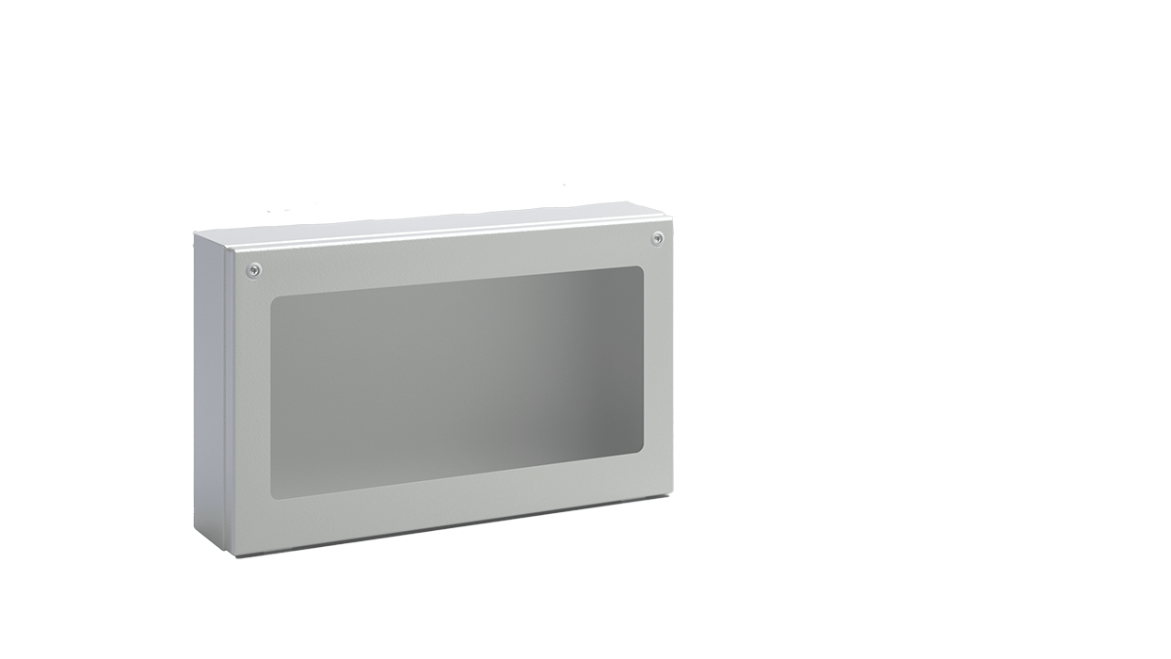

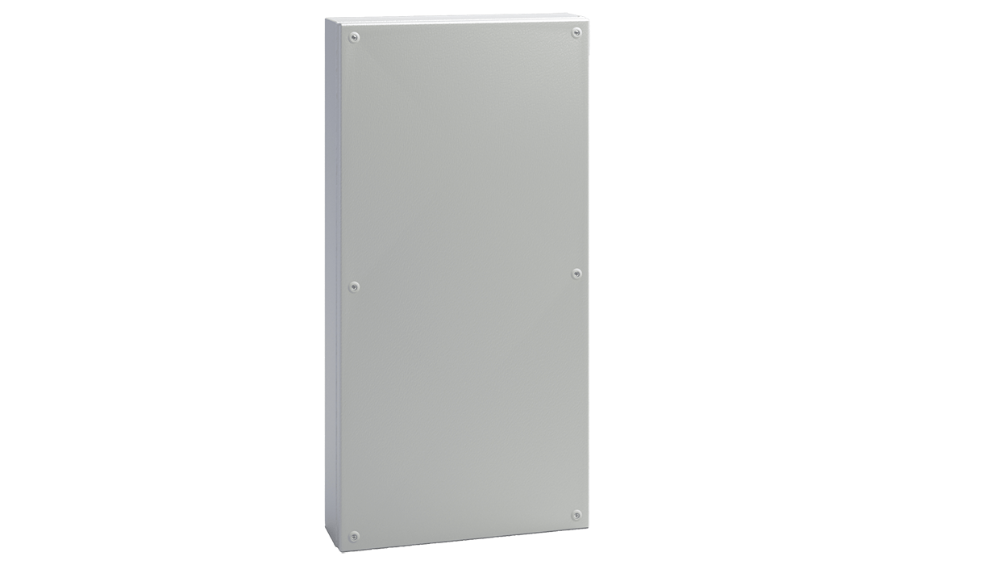

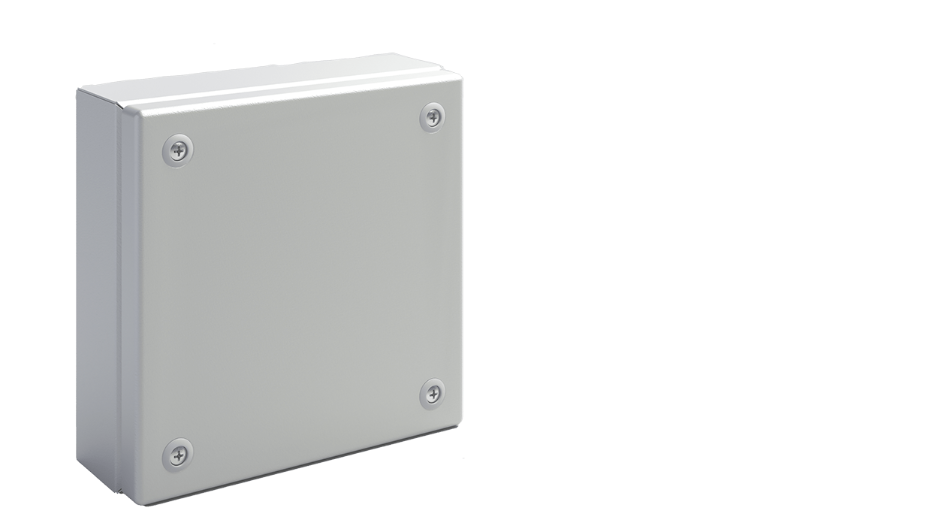

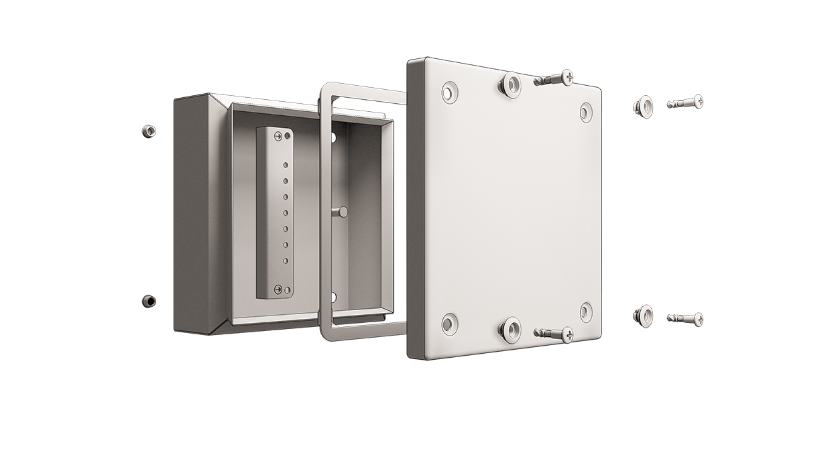

E GRAN .A - E GRAN .AV

Boîtiers de jonction avec panneau vissé disponibles en :

  • Version aveugle (EG .A)
  • Version transparente (EG .AV)

Matériaux :

  • Boîtier : tôle d'acier DC01
  • Panneau aveugle : tôle d'acier DC01
  • Panneau transparent : plaque en plexiglas
  • Épaisseur : boîtier et panneau opaque 1,2 mm, plaque en plexiglas 3,0 mm

Peinture : cycle électrostatique standard E DUP - peinture liquide avec procédé d'électrophorèse cathodique à la résine époxy et finition avec des poudres époxy-polyester thermodurcissables.

Couleur : RAL7035 texturé

Joint d'étanchéité : Mousse polyuréthane bicomposante, qui permet de maintenir le degré IP

Indice de protection :

  • Version avec panneau aveugle : IP66, NEMA/UL Type : 1, 12, 3R, 4
  • Version avec panneau en plexiglas : IP66, NEMA/UL Type : 1

Indice de résistance aux chocs : IK10

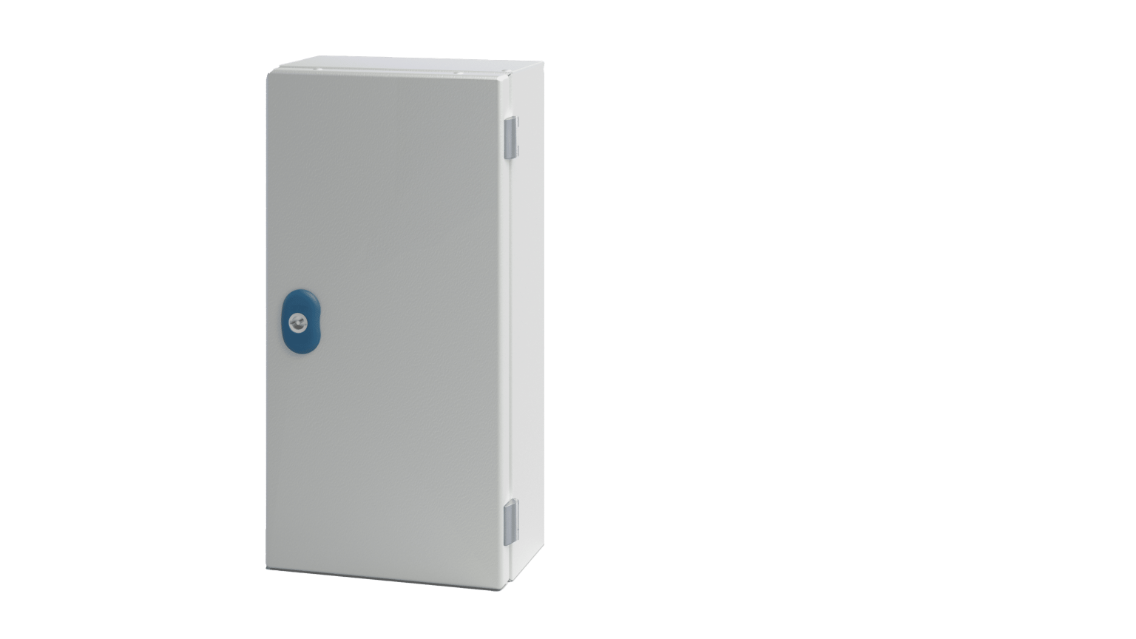

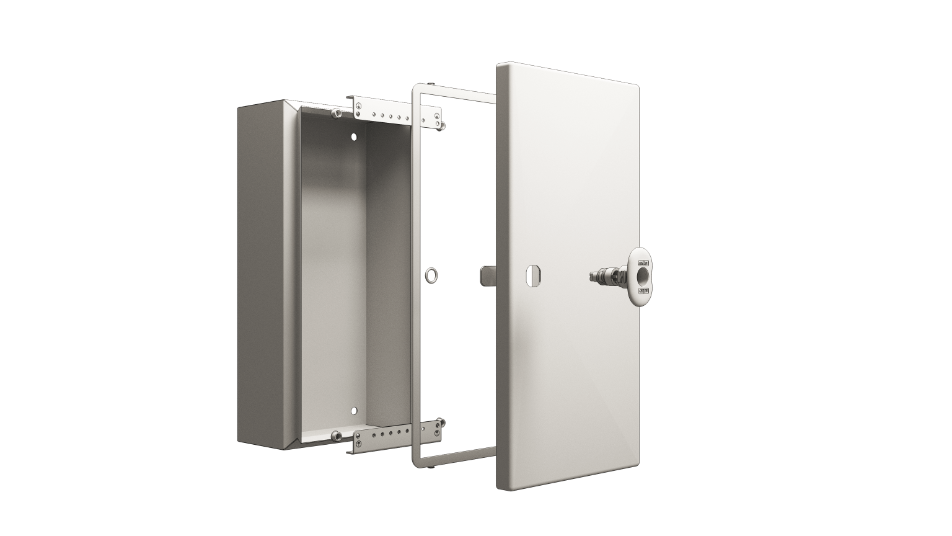

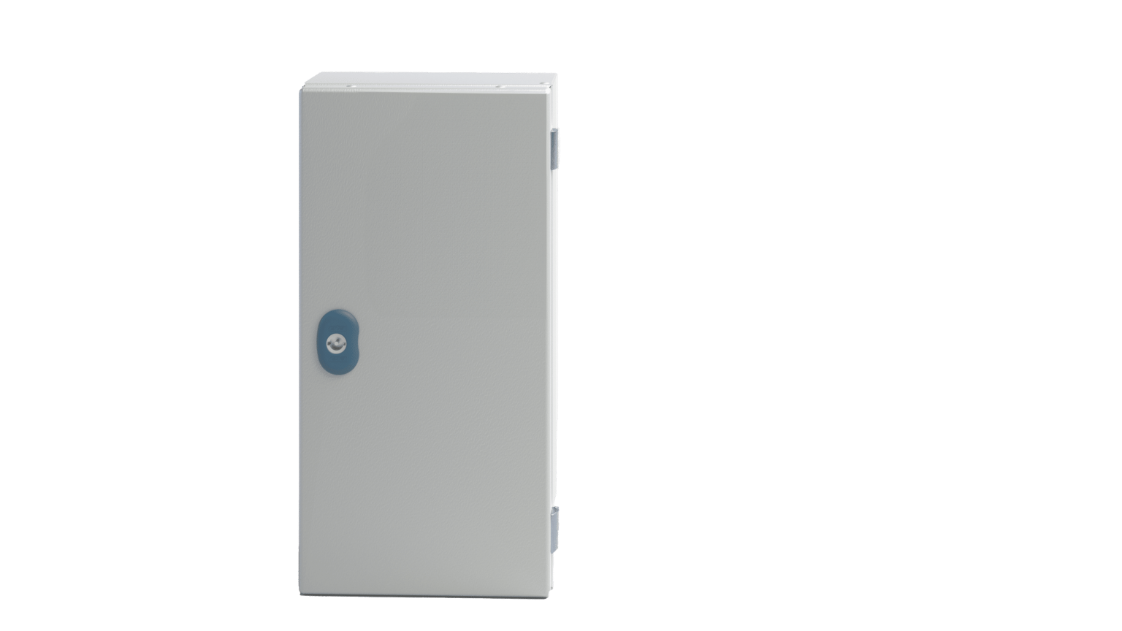

E GRAN .P

Boîtiers de jonction avec porte pleine

Matériaux :

  • Boîtier et porte : tôle d'acier DC01
  • Charnières : zamak nickelé
  • Épaisseur : boîtier et porte 1,2 mm

Peinture : Cycle électrostatique standard E DUP - peinture liquide avec procédé d'électrophorèse cathodique à la résine époxy et finition avec des poudres époxy-polyester thermodurcissables.

Couleur :

  • Boîtier et porte : RAL7035 texturé
  • Système de fermeture : RAL5020

Joint d'étanchéité : Mousse polyuréthane bicomposante, qui permet de maintenir le degré IP.

Degré de protection : IP66

Degré de résistance aux chocs : IK10

EGRAN.P

EGRAN.P_

EGRAN.P_

EGRAN.F

EGRAN.F

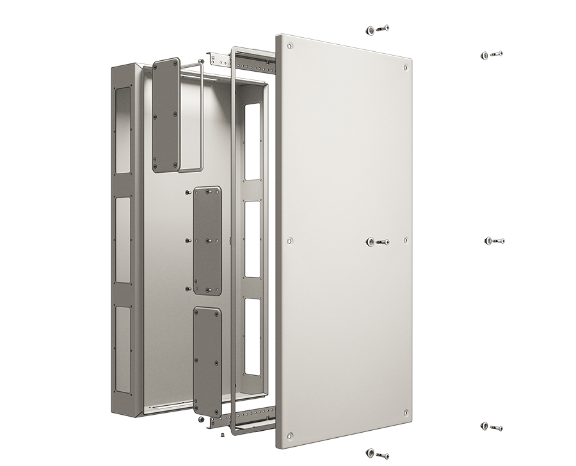

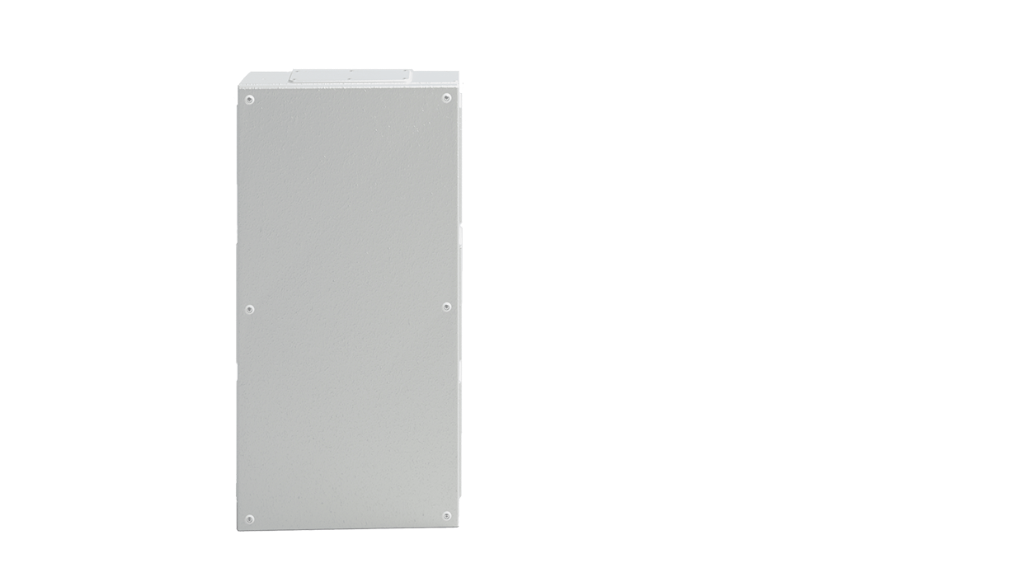

E GRAN .F

Boîtes de jonction avec brides

Matériaux :

  • Boîtier et panneau : tôle d'acier DC01.
  • Brides passe-câbles : bordées et caoutchoutées, tôle d'acier DC01.
  • Épaisseur : boîtier, panneau et brides 1,2 mm.

Peinture : Cycle électrostatique standard E DUP - peinture liquide avec procédé d'électrophorèse cathodique à la résine époxy et finition avec des poudres époxy-polyester thermodurcissables.

Couleur : RAL7035 texturé

Joint d'étanchéité : Mousse polyuréthane bicomposante, qui permet de maintenir le degré IP

Degré de protection : IP66, NEMA/UL Type : 1, 12, 3R, 4

Degré de résistance aux chocs : IK10

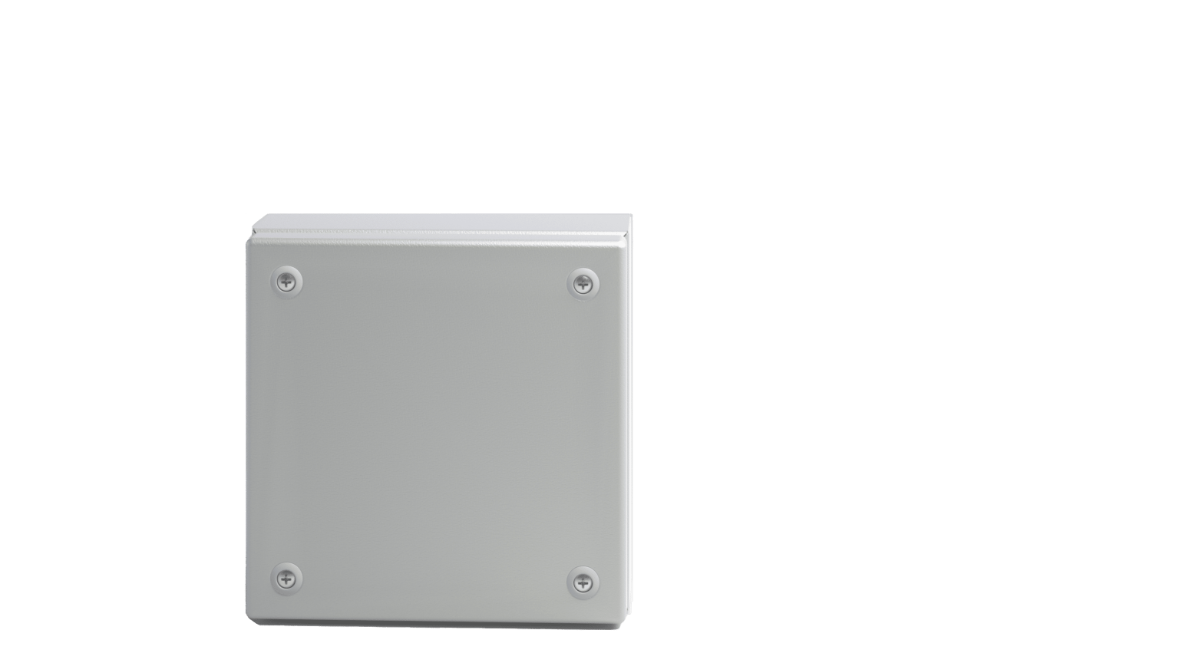

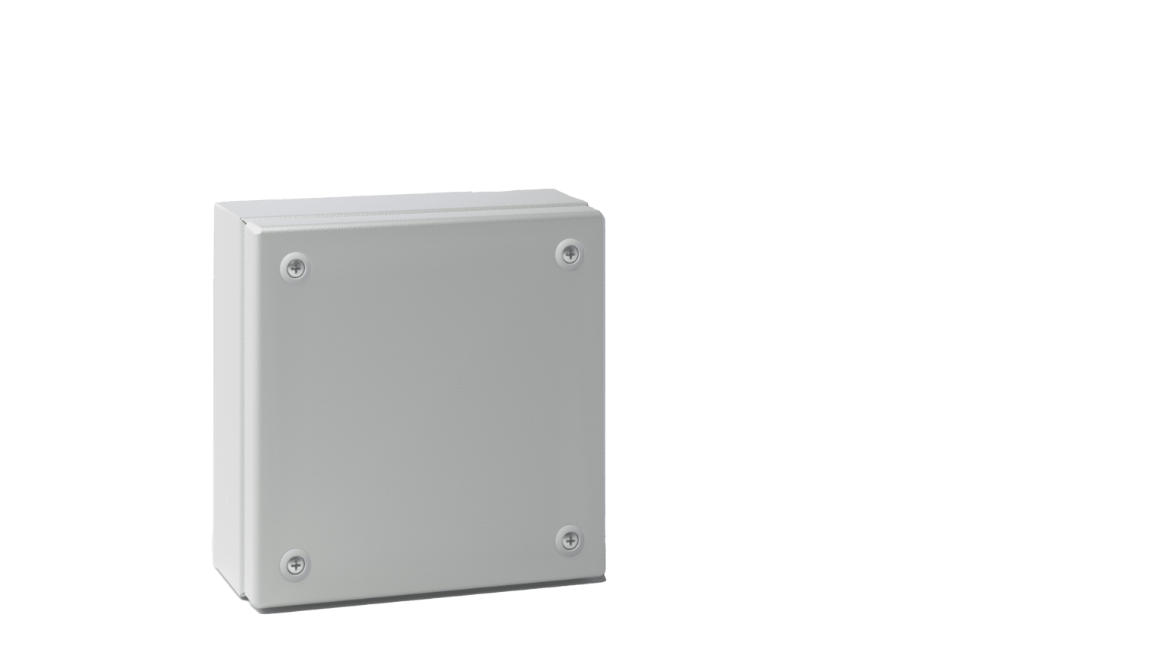

E GRAN . Z

Boîtiers de jonction avec panneau vissé, en version CEM. Solution conçue pour garantir une protection élevée des composants internes du tableau contre les champs électromagnétiques externes.

Matériaux :

  • Boîtier et panneau : tôle d'acier DC01 galvanisée à froid et peinte uniquement à l'extérieur.
  • Épaisseur : boîtier et panneau aveugle 1,2 mm.

Peinture : Cycle électrostatique standard E DUP - peinture liquide avec procédé d'électrophorèse cathodique à la résine époxy et finition avec des poudres époxy-polyester thermodurcissables.

Couleur : RAL7035 texturé

Indice de protection : NEMA/UL Type : 1

EGRAN.Z

EGRAN.Z

Accessoires complémentaires

  • Plaque de montage interne
  • Profilés internes DIN
  • Charnières
  • Kit de fixation murale
Découvrez nos accessoires

Approfondissements

  • Vous possédez encore le boîtier de jonction SD ? La nouvelle plaque E GRAN peut également être montée sur les boîtiers SD, jusqu'à L=600
  • Également disponible pour les applications dans des environnements difficiles : E GRAN X , en acier inoxydable

Boîtes de jonction E GRAN

Liste des codes

Filtrer par:

configuration
Brides
Couvercle en plexiglas à visser
Panneau vissé
Porte pleine
Version CEM
largeur (mm)
150
200
300
400
500
600
800
hauteur (mm)
150
200
300
400
500
profondeur (mm)
80
120
Code produit #ConfigurationHauteurLargeurProfondeurclassifications environnementalesAjouter au panier
EG010108.APanneau vissé15015080NEMA/UL TYPE 1, 12, 4; IP66
EG010108.ZVersion CEM15015080NEMA/UL TYPE 1
EG010112.APanneau vissé150150120NEMA/UL TYPE 1, 12, 4; IP66
EG010112.ZVersion CEM150150120NEMA/UL TYPE 1
EG020112.APanneau vissé150200120NEMA/UL TYPE 1, 12, 4; IP66
EG020112.ZVersion CEM150200120NEMA/UL TYPE 1
EG020208.APanneau vissé20020080NEMA/UL TYPE 1, 12, 4; IP66
EG020208.PPorte pleine20020080NEMA/UL TYPE 1, 12, 4; IP66
EG020208.ZVersion CEM20020080NEMA/UL TYPE 1
EG020212.APanneau vissé200200120NEMA/UL TYPE 1, 12, 4; IP66
EG020212.PPorte pleine200200120NEMA/UL TYPE 1, 12, 4; IP66
EG020212.ZVersion CEM200200120NEMA/UL TYPE 1
EG020308.PPorte pleine30020080NEMA/UL TYPE 1, 12, 4; IP66
EG020312.PPorte pleine300200120NEMA/UL TYPE 1, 12, 4; IP66
EG020408.PPorte pleine40020080NEMA/UL TYPE 1, 12, 4; IP66
EG020412.PPorte pleine400200120NEMA/UL TYPE 1, 12, 4; IP66
EG020512.PPorte pleine500200120NEMA/UL TYPE 1, 12, 4; IP66
EG030108.APanneau vissé15030080NEMA/UL TYPE 1, 12, 4; IP66
EG030108.ZVersion CEM15030080NEMA/UL TYPE 1
EG030112.APanneau vissé150300120NEMA/UL TYPE 1, 12, 4; IP66
EG030112.ZVersion CEM150300120NEMA/UL TYPE 1
EG030208.APanneau vissé20030080NEMA/UL TYPE 1, 12, 4; IP66
EG030208.ZVersion CEM20030080NEMA/UL TYPE 1
EG030212.APanneau vissé200300120NEMA/UL TYPE 1, 12, 4; IP66
EG030212.FBrides200300120NEMA/UL TYPE 1, 12, 4; IP66
EG030212.ZVersion CEM200300120NEMA/UL TYPE 1
EG030308.APanneau vissé30030080NEMA/UL TYPE 1, 12, 4; IP66
EG030308.ZVersion CEM30030080NEMA/UL TYPE 1
EG030312.APanneau vissé300300120NEMA/UL TYPE 1, 12, 4; IP66
EG030312.FBrides300300120NEMA/UL TYPE 1, 12, 4; IP66
EG030312.PPorte pleine300300120NEMA/UL TYPE 1, 12, 4; IP66
EG030312.ZVersion CEM300300120NEMA/UL TYPE 1
EG030412.PPorte pleine400300120NEMA/UL TYPE 1, 12, 4; IP66
EG040208.APanneau vissé20040080NEMA/UL TYPE 1, 12, 4; IP66
EG040208.ZVersion CEM20020080NEMA/UL TYPE 1
EG040212.APanneau vissé200200120NEMA/UL TYPE 1, 12, 4; IP66
EG040212.AVCouvercle en plexiglas à visser200200120IP66
EG040212.FBrides200200120NEMA/UL TYPE 1, 12, 4; IP66
EG040212.ZVersion CEM150300120NEMA/UL TYPE 1
EG040312.APanneau vissé300300120NEMA/UL TYPE 1, 12, 4; IP66
EG040312.FBrides300300120NEMA/UL TYPE 1, 12, 4; IP66
EG040312.ZVersion CEM200300120NEMA/UL TYPE 1
EG040412.APanneau vissé400300120NEMA/UL TYPE 1, 12, 4; IP66
EG040412.FBrides400300120NEMA/UL TYPE 1, 12, 4; IP66
EG040412.ZVersion CEM300300120NEMA/UL TYPE 1
EG050208.APanneau vissé20030080NEMA/UL TYPE 1, 12, 4; IP66
EG050208.ZVersion CEM20040080NEMA/UL TYPE 1
EG050212.APanneau vissé200400120NEMA/UL TYPE 1, 12, 4; IP66
EG050212.FBrides200400120NEMA/UL TYPE 1, 12, 4; IP66
EG050212.ZVersion CEM300400120NEMA/UL TYPE 1
EG050312.APanneau vissé300400120NEMA/UL TYPE 1, 12, 4; IP66
EG050312.AVCouvercle en plexiglas à visser300400120IP66
EG050312.FBrides300400120NEMA/UL TYPE 1, 12, 4; IP66
EG050312.ZVersion CEM400400120NEMA/UL TYPE 1
EG050412.APanneau vissé400400120NEMA/UL TYPE 1, 12, 4; IP66
EG050412.ZVersion CEM200500120NEMA/UL TYPE 1
EG060208.APanneau vissé20050080NEMA/UL TYPE 1, 12, 4; IP66
EG060208.ZVersion CEM30050080NEMA/UL TYPE 1
EG060212.APanneau vissé200500120NEMA/UL TYPE 1, 12, 4; IP66
EG060212.AVCouvercle en plexiglas à visser200500120IP66
EG060212.FBrides200500120NEMA/UL TYPE 1, 12, 4; IP66
EG060212.ZVersion CEM400500120NEMA/UL TYPE 1
EG060312.APanneau vissé300500120NEMA/UL TYPE 1, 12, 4; IP66
EG060312.FBrides300500120NEMA/UL TYPE 1, 12, 4; IP66
EG060312.ZVersion CEM200600120NEMA/UL TYPE 1
EG060412.APanneau vissé400600120NEMA/UL TYPE 1, 12, 4; IP66
EG060412.FBrides400600120NEMA/UL TYPE 1, 12, 4; IP66
EG060412.ZVersion CEM300600120NEMA/UL TYPE 1
EG080208.APanneau vissé20060080NEMA/UL TYPE 1, 12, 4; IP66
EG080208.ZVersion CEM40060080NEMA/UL TYPE 1
EG080212.APanneau vissé200600120NEMA/UL TYPE 1, 12, 4; IP66
EG080212.FBrides200600120NEMA/UL TYPE 1, 12, 4; IP66
EG080212.ZVersion CEM200800120NEMA/UL TYPE 1
EG080312.APanneau vissé300800120NEMA/UL TYPE 1, 12, 4; IP66
EG080312.ZVersion CEM300800120NEMA/UL TYPE 1
EG080412.APanneau vissé400800120NEMA/UL TYPE 1, 12, 4; IP66
EG080412.FBrides400800120NEMA/UL TYPE 1, 12, 4; IP66
EG080412.ZVersion CEM400800120NEMA/UL TYPE 1
